Bullage automatique
et relevé de mesure FAI.
Déposez un plan PDF — l'IA extrait toutes les cotes, génère le bullage numéroté et produit le tableau FAI. Ce qui prenait 2 heures à votre technicien qualité se fait en moins de 10 minutes.
Bullage automatique de plan industriel — démonstration en temps réel
Découvrez comment le logiciel analyse un plan PDF de fabrication, extrait automatiquement les cotes, génère le bullage numéroté selon la convention FAI et produit le tableau Excel — le tout en moins de 10 minutes, sans aucune saisie manuelle.
Un plan A0 dense, c'est jusqu'à 500 cotes à baller.
Manuellement, comptez 1 à 2 heures.
Le bullage manuel immobilise votre technicien qualité pièce après pièce — avec un risque d'oubli qui augmente avec la fatigue. Pour un atelier d'usinage de précision qui produit plusieurs FAI par semaine, c'est un goulot que les équipes stables ne peuvent pas absorber.

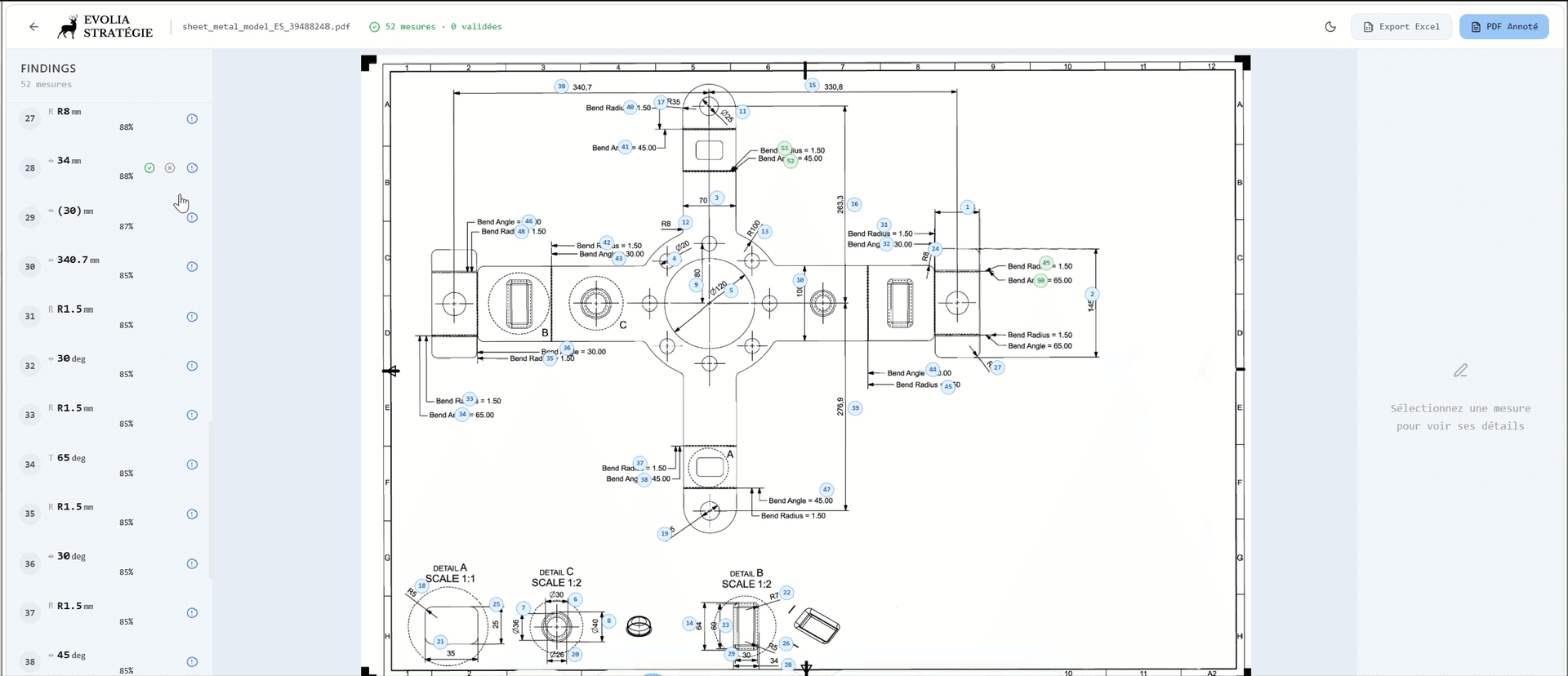

Le logiciel analyse votre plan PDF et génère automatiquement le bullage complet en moins de 10 minutes. Chaque cote détectée reçoit un cercle numéroté positionné à son emplacement exact sur le plan — convention FAI respectée, tableau Excel produit en parallèle.
Pour un responsable qualité soumis aux exigences EN9100 ou ISO 9001, chaque FAI non livré dans les délais représente un risque commercial direct. Le logiciel produit les fichiers dans le format attendu par vos donneurs d'ordre dès la première utilisation — sans reconfiguration de vos gabarits de rapport existants.
Toutes nos solutions pour PME industrielles→Tout ce que l'IA lit et extrait sur vos plans
Le modèle analyse chaque zone du document à haute résolution et reconnaît les conventions du dessin industriel — sans paramétrage manuel.

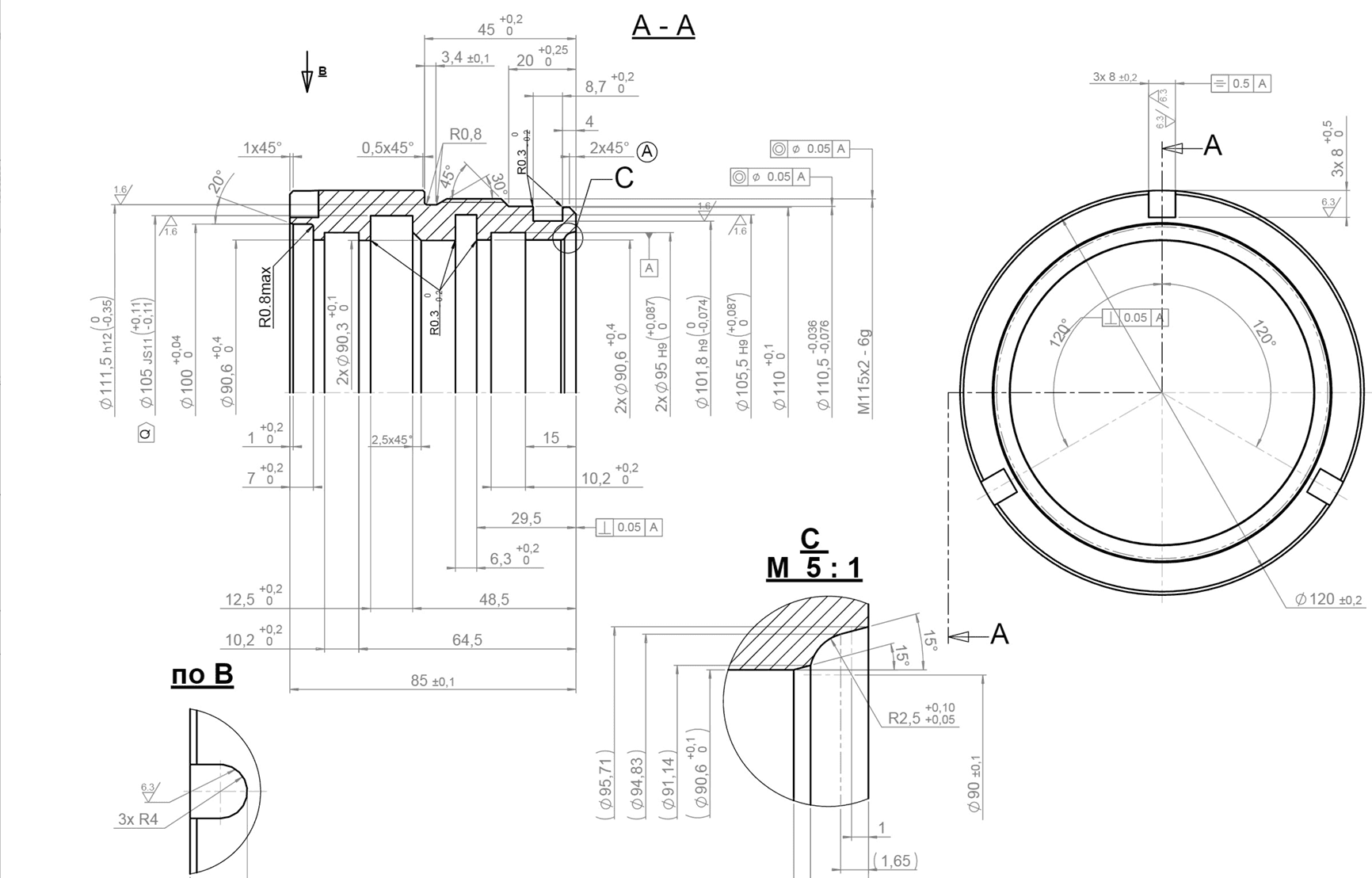

Contrairement à une lecture manuelle où l'opérateur parcourt le plan cote par cote, le modèle traite l'intégralité du document en une seule passe. Il identifie les symboles normalisés ISO 1101, les classes d'ajustement et les états de surface — y compris sur des plans A0 multipages comportant plusieurs vues, coupes et détails d'usinage.
Cotes dimensionnelles
- —Valeurs nominales
- —Tolérances symétriques (±)
- —Tolérances bilatérales et unilatérales
- —Cotes limites (max / min)
GD&T — ISO 1101
- —Planéité, circularité, cylindricité
- —Perpendicularité, parallélisme, inclinaison
- —Position vraie, concentricité
- —Battement axial et circulaire
Ajustements ISO
- —Classes d'ajustement (H7, h6, k6…)
- —Qualités IT normalisées (IT6, IT7…)
- —Tolérances dimensionnelles associées
États de surface
- —Rugosité Ra et Rz
- —Symboles d'état de surface complets
- —Traités séparément des cotes à contrôler
Cotes de référence
- —Cotes parenthésées informatives
- —Distinguées des cotes à contrôler
- —Exclues du bullage, tracées à part
Exports FAI
- —PDF bullé — cercles numérotés sur le plan
- —Tableau Excel — 1 ligne par bulle
- —Compatible avec vos gabarits existants
Ce que ça change pour votre service qualité
Pour un sous-traitant en usinage de précision qui produit 3 à 5 FAI par semaine, le gain représente 6 à 10 heures de travail qualifié récupérées chaque semaine — sans recrutement. Cette capacité libérée peut être réinvestie dans les contrôles de métrologie, le traitement des non-conformités ou la montée en cadence.
Obtenir une estimation pour votre atelier→FAQ — Bullage automatique et relevé de mesure FAI
Un plan bullé est un plan de définition sur lequel chaque caractéristique à contrôler (cote, tolérance, cadre GD&T, état de surface, note) porte un numéro entouré, la bulle. Ce numéro relie la caractéristique à sa ligne dans le procès-verbal de contrôle ou le rapport FAI. Le logiciel propose ces bulles automatiquement ; le technicien les valide.
Le logiciel extrait les cotes dimensionnelles (valeurs nominales, tolérances symétriques, bilatérales, unilatérales et limites), les symboles GD&T selon ISO 1101 (planéité, circularité, perpendicularité, position vraie, concentricité, battement…), les ajustements ISO (H7, h6, k6 et toutes les classes normalisées), les états de surface Ra et Rz, ainsi que les cotes de référence parenthésées — correctement distinguées des cotes à contrôler. Le taux de rappel visé est d'au moins 95 % sur des plans denses de 200 à 500 cotes.
Oui. Chaque cote détectée reçoit une bulle numérotée posée sur la cote, que le technicien peut repositionner à la souris. La numérotation reprend la convention des dossiers de premier article : une bulle, une ligne du rapport. Après validation, le plan bullé se transmet au client ou s'archive dans le dossier FAI.
Le logiciel produit le plan bullé (export PDF haute définition, 300 dpi), un tableau Excel avec une ligne par bulle (numéro, type de cote, valeur nominale, tolérances, statut) et un procès-verbal de contrôle calqué sur le Form 3 de l'AS9102 / EN 9102, en Excel et en PDF.
Non. Dans la version hébergée, le logiciel tourne sur un serveur dédié et s'utilise depuis un navigateur web, en HTTPS : aucune installation sur les postes, aucun ERP requis. Une installation sur votre propre serveur est aussi possible. La gestion des comptes utilisateurs est assurée par une interface d'administration intégrée — sans intervention technique.
2 à 3 jours ouvrés pour la configuration, la personnalisation aux couleurs du client et la formation des utilisateurs. Le logiciel est opérationnel en production en moins d'une semaine après signature. La formation est incluse dans la mise en service.
Aux sous-traitants industriels en mécanique de précision, usinage, décolletage et secteurs aéronautique ou défense — PME et ETI de 20 à 500 salariés dont le service qualité est soumis à des exigences de Premier Article Inspection formalisées : certification EN9100, ISO 9001, ou exigences clients spécifiques. L'interlocuteur typique est un Directeur Qualité ou Responsable Méthodes d'un atelier d'usinage confronté à un volume croissant de FAI à produire avec des équipes stables.
Oui. Le plan bullé et le tableau exporté reprennent la structure attendue par la norme AS9102 utilisée en aéronautique : chaque caractéristique est numérotée, reliée à sa cote sur le plan et reportée en ligne dans le tableau. Les exports s'intègrent à vos gabarits FAI (formulaires AS9102) sans ressaisie.
Le logiciel traite les plans 2D au format PDF, vectoriels ou scannés, du A4 au A0, avec coupes et vues de détail. Les plans issus de CAO exportés en PDF sont pris en charge directement. Chaque projet correspond à un plan : un dossier de plusieurs plans se traite en plusieurs projets.
Oui. Le mode de déploiement est choisi avec vous : version hébergée sur un serveur dédié, ou installation dans votre périmètre. Le modèle d'IA est lui aussi choisi selon votre niveau de confidentialité. Pour les plans qui ne doivent faire l'objet d'aucune analyse automatique, le mode « plan vierge » permet de buller à la main, sans IA et sans aucun flux sortant : la saisie des mesures, le PV et les fiches de non-conformité fonctionnent à l'identique.
Oui. Le mode « plan vierge » permet de poser les bulles manuellement, sans analyse automatique du plan. Toute la suite de la chaîne reste disponible : saisie des mesures pièce par pièce, suivi statistique, PV de contrôle et fiches de non-conformité.
Voyez le résultat sur votre propre plan
Envoyez-nous un plan PDF de votre choix via le formulaire de contact. On vous montre le résultat du bullage automatique en conditions réelles — sans engagement, en 30 minutes.
Demander une démonstration→Ou appelez-nous : +33 6 40 46 04 07
