Automatiser le relevé de mesures sur plans techniques : L'alliance Tesseract & VLM
Dans l'industrie mécanique, la donnée reine est sur le plan 2D. Pourtant, en 2025, des milliers de contrôleurs qualité et de deviseurs ressaisissent encore manuellement des cotes, des tolérances et des spécifications géométriques dans des fichiers Excel. Une perte de temps colossale et un risque d'erreur humaine permanent.

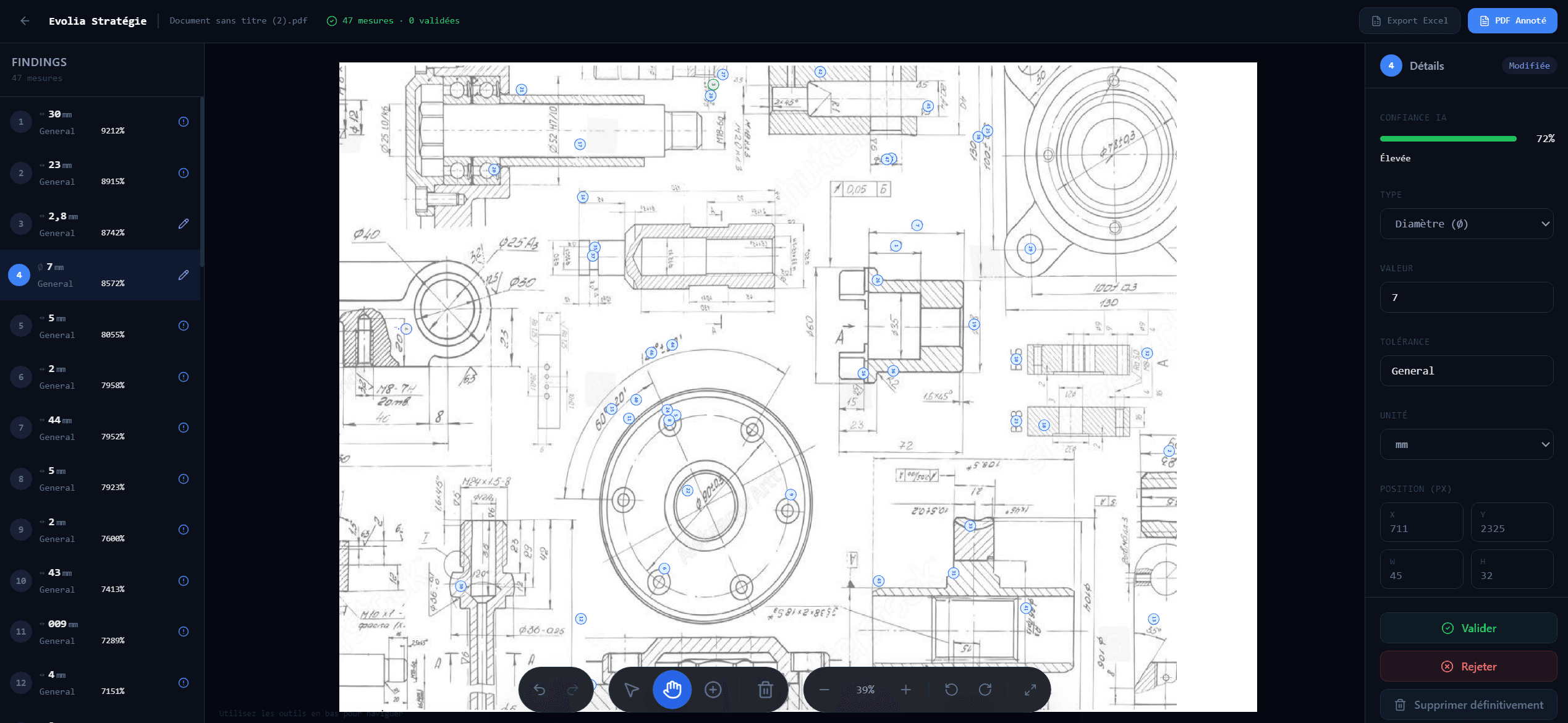

Chez Evolia Stratégie, nous avons développé une solution interne de "Ballooning" automatique (bullage de plans) qui ne se contente pas de lire du texte. Elle comprend la géométrie. Pour cela, nous avons orchestré une architecture hybride mariant la précision mathématique de Tesseract à la compréhension sémantique des VLM (Vision Language Models).
1. Pourquoi l'OCR standard échoue sur un plan technique
Un plan technique n'est pas une facture. L'orientation du texte change (vertical, horizontal, incliné), les lignes de rappel traversent les chiffres, et les symboles (diamètre Ø, tolérances ±) sont souvent mal interprétés par les moteurs OCR standards.
Si vous utilisez un OCR classique, un "Ø50 H7" devient souvent "050 H/" ou pire, est ignoré car traversé par une ligne de cote. C'est là qu'intervient notre double approche.
2. L'Architecture Technique : Le meilleur des deux mondes
Pour atteindre un niveau de fiabilité industrielle, nous ne pouvions pas nous reposer sur un seul modèle. Notre pipeline de traitement se décompose ainsi :
Le Moteur Géométrique (Tesseract Custom)
Nous utilisons une version fine-tunée de Tesseract pour la localisation spatiale brute. Son rôle est de scanner le plan pixel par pixel pour identifier des clusters de caractères potentiels et renvoyer des coordonnées (X, Y) précises. C'est le "squelette" de la donnée.
Le Cerveau Sémantique (VLM)
Une fois les zones d'intérêt localisées, un VLM (Vision Language Model) analyse la zone. Contrairement à l'OCR, le VLM "voit" le plan. Il est capable de dire : Ce chiffre 7 est associé à un symbole Ø et une tolérance H7, c'est donc un diamètre, pas une longueur. Il nettoie le bruit graphique (lignes de rappel) que l'OCR ne sait pas gérer.
Structuration & Export
Les données brutes sont ensuite normalisées (JSON) pour être injectées directement dans vos ERP, fichiers de contrôle ou rapports de métrologie.
3. Cas d'usage : Du contrôle réception au chiffrage
Cette technologie a été déployée chez nos clients usineurs et bureaux d'études pour répondre à trois besoins critiques :
- Création automatique de gammes de contrôle : Le logiciel identifie toutes les cotes à contrôler et génère le fichier Excel vierge pour le métrologue.
- Chiffrage rapide : Extraction de toutes les tolérances serrées (H7, g6, JS) pour identifier immédiatement les usinages coûteux sans lire tout le plan.
- Comparaison de versions : Superposition de deux indices de plans pour détecter les cotes modifiées, même si elles n'ont pas été entourées d'un nuage de révision.
4. Sécurité des plans : Vos dessins restent chez vous
Comme pour toutes les solutions Evolia Stratégie, la confidentialité est non négociable. Un plan mécanique contient tout le savoir-faire de votre entreprise.
Notre module d'extraction est conçu pour fonctionner en local ou sur des instances privées isolées. Aucune donnée de plan ne transite par des API publiques d'IA générative pour l'entraînement. Le VLM utilisé est soit un modèle open-source hébergé chez vous (type LLaVA fine-tuné), soit un modèle privé sécurisé, garantissant qu'aucun concurrent n'aura accès à vos conceptions.
Testez l'extraction sur vos plans
Vous passez trop de temps à recopier des cotes ? Contactez nous pour une démonstration personnalisée.
